Подбор генератора SDEC по мощности и типу нагрузки

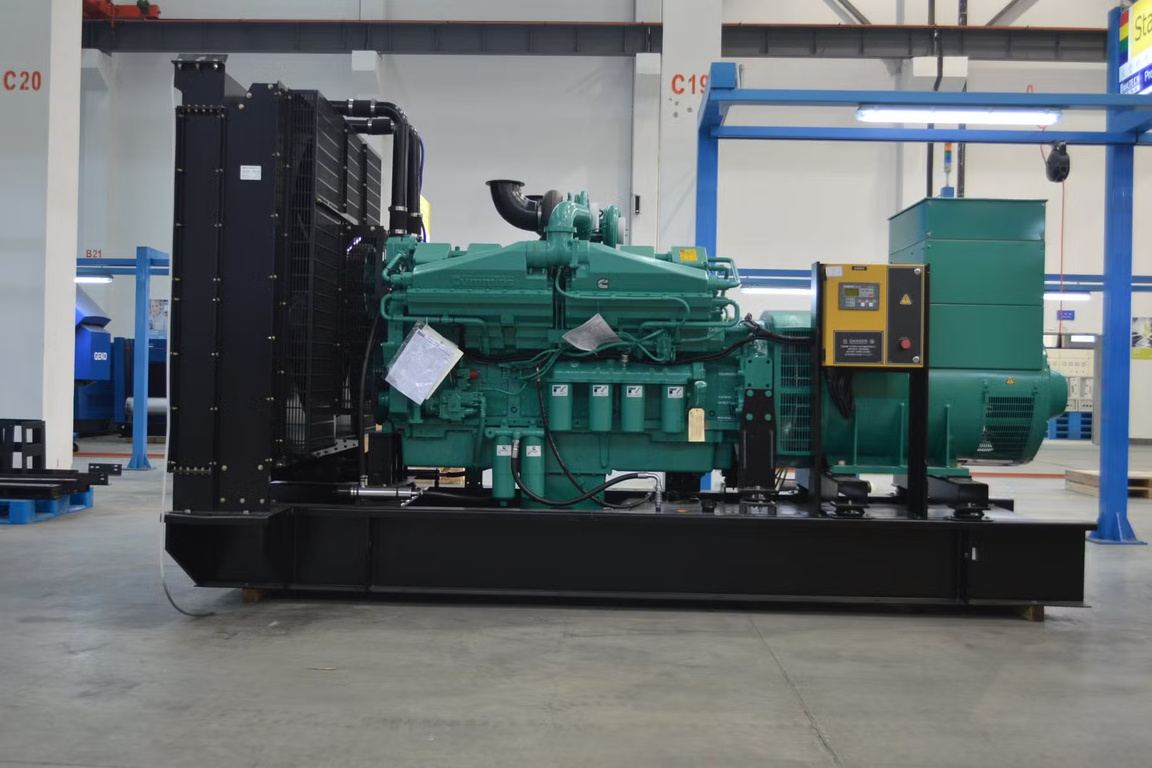

Правильный подбор генератора по мощности на двигателе SDEC начинается не с цифры в киловаттах, а с анализа того, что именно вы будете питать. Дизель-генераторную установку подбирают по полной мощности в киловольт-амперах (кВА), а не по активной в киловаттах (кВт): активная мощность равна полной, умноженной на коэффициент мощности cos φ, который для ДГУ принимают типичным равным 0,8. Это значит, что генератор SDEC на 100 кВА отдаёт около 80 кВт активной мощности — и если считать только «ватты», легко ошибиться в выборе типоразмера. Решающим фактором становится тип нагрузки: активная, индуктивная (двигательная) или нелинейная — у каждой свои пусковые токи и требования к запасу.
Ниже разбираем алгоритм подбора по шагам: от перечня потребителей и их cos φ до пусковых токов, коэффициента одновременности, запаса мощности и выбора режима работы по стандарту ISO 8528, который нормирует мощностные режимы дизель-генераторных установок (PRP, ESP и другие). Все рекомендации даны применительно к установкам на двигателях SDEC и не зависят от конкретной модели — это универсальная методика, которую вы примените к своему объекту.
Кратко: главное
- Подбирают по кВА, а не по кВт. Генератор характеризуют полной мощностью; активная мощность равна полной, умноженной на cos φ (типично 0,8 для ДГУ). Считать только «ватты» — частая причина недобора.
- Решает тип нагрузки. Активная, индуктивная (двигательная) и нелинейная нагрузки ведут себя по-разному: разные пусковые токи, провалы напряжения и требования к запасу.
- Пусковые токи определяют запас. Электродвигатели при прямом пуске берут в 5–7 раз больше номинала; подбор ведут по самому мощному двигателю и способу его пуска.
- Закладывайте запас 10–25 % и дерейтинг. Высота, температура и влажность снижают отдаваемую мощность ДГУ — это учитывают до выбора типоразмера.
- Выбирайте режим по ISO 8528. PRP — для основного длительного электроснабжения, ESP — для резервного аварийного; от режима зависит допустимая нагрузка установки SDEC.
кВт против кВА: почему подбор ведут по полной мощности
Главная ошибка снабженца — приравнять потребность объекта в киловаттах к мощности генератора. ДГУ отдаёт полную мощность в киловольт-амперах (кВА), которая складывается из активной (кВт) и реактивной (квар) составляющих. Связывает их коэффициент мощности: активная мощность = полная × cos φ. Для ДГУ паспортный cos φ обычно принимают равным 0,8, поэтому установка SDEC на 100 кВА рассчитана на выдачу примерно 80 кВт активной мощности.
Что это значит на практике. Если объект потребляет 80 кВт чисто активной нагрузки, ему достаточно генератора на 80 кВА — но как только появляются электродвигатели и реактивная составляющая, потребная полная мощность растёт. Поэтому первый шаг — перевести все нагрузки в кВА с учётом их собственного cos φ, а не складывать киловатты «в лоб».
Типы нагрузки: от чего зависит выбор типоразмера
Распределяя нагрузку объекта по типам, вы сразу видите, где скрыты проблемные пусковые токи и гармоники. Все потребители делятся на три класса, и каждый по-своему влияет на подбор ДГУ SDEC.
Активная нагрузка. Это нагревательные элементы (ТЭНы), электрические котлы, лампы накаливания, бытовые тепловые приборы. Их коэффициент мощности близок к единице (cos φ ≈ 1), пусковых сверхтоков практически нет, потребляемая мощность стабильна. Это самый «удобный» для генератора тип: кВт и кВА здесь почти совпадают, а запас можно держать минимальным.
Индуктивная (двигательная) нагрузка. Это асинхронные электродвигатели, насосы, компрессоры, вентиляторы, краны и лебёдки, холодильное оборудование. Главная особенность — большие пусковые токи: в момент запуска прямым пуском двигатель потребляет в 5–7 раз больше номинального тока. Это вызывает кратковременную перегрузку генератора и провал (просадку) напряжения. Если ДГУ подобрана впритык, при пуске мощного двигателя напряжение «садится» настолько, что срабатывает защита или другие потребители теряют питание.
Нелинейная нагрузка. Это источники бесперебойного питания (ИБП), частотные преобразователи, светодиодное освещение с импульсными драйверами, сварочное оборудование, зарядные устройства. Такая нагрузка потребляет ток несинусоидальной формы и генерирует гармоники, которые нагревают обмотки альтернатора и искажают форму напряжения. При значительной доле нелинейной нагрузки закладывают увеличенный запас по мощности, а иногда применяют дерейтинг альтернатора — намеренное снижение его расчётной нагрузки, чтобы скомпенсировать дополнительный нагрев от гармоник.
| Тип нагрузки | Характеристика | Особенности подбора и запас |
|---|---|---|
| Активная (ТЭНы, лампы накаливания, котлы) | cos φ ≈ 1, пусковых токов нет, мощность стабильна | Минимальный запас 10–15 %; кВт ≈ кВА |
| Индуктивная (двигатели, насосы, компрессоры, краны) | cos φ 0,6–0,85; пусковые токи 5–7× номинала, провал напряжения при пуске | Подбор по самому мощному двигателю и способу пуска; повышенный запас 20–25 % |
| Нелинейная (ИБП, частотники, LED, сварка) | Несинусоидальный ток, гармоники, нагрев обмоток | Запас 20–25 % и более; при большой доле — дерейтинг альтернатора |
Пусковые токи: ключ к подбору под двигательную нагрузку
Если на объекте есть электродвигатели, типоразмер ДГУ часто диктует не суммарная мощность, а пуск самого тяжёлого из них. При прямом пуске асинхронный двигатель кратковременно берёт в 5–7 раз больше номинального тока. Генератор должен выдержать этот бросок без недопустимой просадки напряжения и частоты, иначе пуск сорвётся, а другие потребители получат провал питания. Поэтому при подборе всегда отдельно проверяют пусковой режим: запускается ли самый мощный двигатель при уже работающей остальной нагрузке.
Снизить требования к генератору помогает способ пуска. Прямой пуск (DOL) даёт максимальный бросок тока. Пуск «звезда-треугольник» уменьшает пусковой ток примерно втрое на первой ступени. Устройство плавного пуска ограничивает ток нарастанием напряжения. Частотный преобразователь снижает пусковой ток сильнее всего и фактически убирает классический бросок — но сам является нелинейной нагрузкой. Зная способ пуска критичных двигателей, вы можете обоснованно выбрать ДГУ SDEC меньшего типоразмера.
Дизель-генератор подбирают не по сумме номинальных мощностей потребителей, а по наиболее тяжёлому реальному режиму: одновременной работе нагрузки с наложением пуска самого мощного электродвигателя. Установка, прошедшая этот режим без срыва, надёжно отработает и в штатной эксплуатации.
Обобщённое правило проектирования автономного электроснабжения
Алгоритм подбора по шагам
Чтобы подобрать ДГУ SDEC обоснованно, пройдите пять шагов в строгой последовательности. Пропуск любого из них — типичная причина ошибки на этапе закупки.
Шаг 1. Перечислите потребителей и их мощности. Составьте таблицу всех нагрузок объекта с указанием активной мощности (кВт) и типа каждой. Отдельно выделите электродвигатели и их способ пуска.
Шаг 2. Учтите cos φ и переведите в кВА. Для каждой группы примените её коэффициент мощности и получите полную мощность в кВА. Активную нагрузку считайте при cos φ ≈ 1, двигательную — при паспортном cos φ оборудования.
Шаг 3. Примените коэффициент одновременности. Редко все потребители работают одновременно на полную мощность. Коэффициент одновременности (обычно 0,6–0,9) уменьшает расчётную нагрузку до реалистичной.
Шаг 4. Проверьте пусковые токи. Наложите пуск самого мощного двигателя на уже работающую нагрузку и убедитесь, что выбранная ДГУ выдержит бросок без срыва. При необходимости поднимите типоразмер или измените способ пуска.
Шаг 5. Заложите запас и выберите режим. Добавьте запас 10–25 % в зависимости от типа нагрузки, учтите дерейтинг по условиям эксплуатации и выберите режим работы по ISO 8528 — PRP для основного питания или ESP для резервного.
Дерейтинг: поправки на условия эксплуатации
Паспортная мощность ДГУ указывается для стандартных условий, и в реальной эксплуатации её приходится снижать. Это снижение называют дерейтингом, и оно тем сильнее, чем тяжелее климат и выше площадка размещения.
Высота над уровнем моря: с ростом высоты падает плотность воздуха, двигатель получает меньше кислорода и теряет мощность — ориентировочно на несколько процентов на каждые 300–500 м выше определённого порога. Температура окружающего воздуха: при высокой температуре охлаждение хуже, мощность снижают. Влажность также уменьшает располагаемую мощность. Для горных объектов, жаркого климата или закрытых машинных залов поправки могут суммарно достигать 10–20 % и более, поэтому дерейтинг учитывают до выбора типоразмера, а не после.
Последствия ошибок подбора
Ошибка в любую сторону одинаково вредна, но проявляется по-разному. Недобор мощности — когда генератор слишком мал для нагрузки — приводит к просадкам напряжения и частоты, срабатыванию защит и отключениям, хронической перегрузке двигателя и его ускоренному износу. Особенно опасен недобор при двигательной нагрузке: пусковые токи «кладут» установку.
Избыток мощности тоже нежелателен. Дизельный двигатель, длительно работающий с малой нагрузкой (недогруз ниже 30–40 % номинала), не выходит на рабочую температуру: неполное сгорание топлива, «мокрый» выхлоп, замасливание цилиндров и нагар (эффект wet stacking), перерасход топлива. Цель подбора — не «взять с большим запасом на всякий случай», а попасть в рабочий диапазон загрузки ДГУ SDEC, заложив разумный запас под пуски и развитие объекта.
Часто задаваемые вопросы
Как правильно перевести мощность объекта из кВт в кВА для подбора генератора?
Разделите суммарную активную мощность (кВт) на коэффициент мощности cos φ. Для дизель-генераторных установок номинальный cos φ обычно принимают равным 0,8, поэтому полная мощность в кВА примерно в 1,25 раза больше активной в кВт. Для активной нагрузки (ТЭНы, лампы накаливания) cos φ близок к 1, и кВт почти равны кВА. Подбор ведут именно по полной мощности в кВА.
Почему нельзя подбирать ДГУ просто по сумме киловатт потребителей?
Сумма паспортных киловатт не учитывает cos φ, коэффициент одновременности, пусковые токи электродвигателей и дерейтинг по условиям эксплуатации. Подбор по «голым ваттам» приводит либо к недобору и просадкам, либо к избыточному типоразмеру и недогрузу.
Какой запас мощности закладывать при подборе?
Ориентир — 10–25 %. Минимальный запас (10–15 %) допустим для чисто активной нагрузки. Для двигательной нагрузки с большими пусковыми токами и для значительной доли нелинейной нагрузки (ИБП, частотники, сварка) запас увеличивают до 20–25 % и более. Дополнительно учитывают дерейтинг по высоте, температуре и влажности и перспективу роста нагрузки.
Что делать с пусковыми токами электродвигателей?
Подбор ведут по самому мощному двигателю и его способу пуска. Прямой пуск даёт ток в 5–7 раз выше номинала и требует значительного запаса генератора. Пуск «звезда-треугольник», устройство плавного пуска и особенно частотный преобразователь снижают пусковой ток, что позволяет выбрать ДГУ SDEC меньшего типоразмера. Всегда проверяйте пуск тяжёлого двигателя при уже работающей нагрузке.
Чем PRP отличается от ESP по ISO 8528?
PRP (Prime Power) — режим основной мощности для длительного электроснабжения с переменной нагрузкой; ESP (Emergency Standby Power) — режим резервной аварийной мощности для работы при отказе основной сети ограниченное число часов в год. У ESP допустимая мощность выше, но ресурс рассчитан на кратковременное использование. Режим выбирают исходя из роли установки на объекте — основной источник или резерв.
Как подобрать ДГУ SDEC под свою задачу
Соберите перечень потребителей, разнесите их по типам нагрузки, переведите всё в кВА с учётом cos φ, проверьте пусковые токи самого тяжёлого двигателя, заложите запас 10–25 % и дерейтинг по условиям площадки, после чего выберите режим работы по ISO 8528. Такой подход исключает и недобор, и избыточный типоразмер.
Сопоставить расчёт с реальными типоразмерами удобно по каталогу: посмотрите каталог дизельных генераторов SDEC с характеристиками установок, а готовые решения средней мощности — в разделе дизельные генераторы 100 кВт. Базовые определения по теме приведены в статье «Дизель-генератор» в Википедии.
